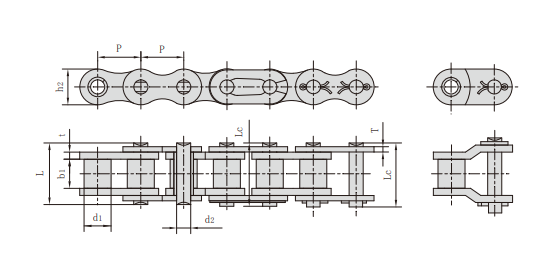

| 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
| P | d₁ max | b₁ min | d₂ max | L max | Lc max | h₂ max | T max | Q min | Qo | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | |
| 20B-1 | 31.75 | 19.05 | 19.56 | 10.19 | 41.3 | 45.0 | 26.4 | 4.5/3.5 | 95.0/21591 | 112.8 | 3.7 |
| 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
| P | d₁ max | b₁ min | d₂ max | L max | Lc max | h₂ max | T max | Q min | Qo | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | |
| 20B-1 | 31.75 | 19.05 | 19.56 | 10.19 | 41.3 | 45.0 | 26.4 | 4.5/3.5 | 95.0/21591 | 112.8 | 3.7 |
