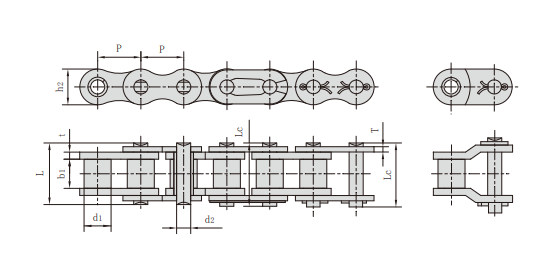

| 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
| P | d₁ max | b₁ min | d₂ max | L max | Lc max | h₂ max | T max | Q min | Qo | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | |
| 16B-1 | 25.4 | 15.88 | 17.02 | 8.28 | 36.1 | 37.4 | 21.0 | 4.15/3.1 | 60.0/13636 | 77.1 | 2.71 |
| 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
| P | d₁ max | b₁ min | d₂ max | L max | Lc max | h₂ max | T max | Q min | Qo | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | |
| 16B-1 | 25.4 | 15.88 | 17.02 | 8.28 | 36.1 | 37.4 | 21.0 | 4.15/3.1 | 60.0/13636 | 77.1 | 2.71 |
