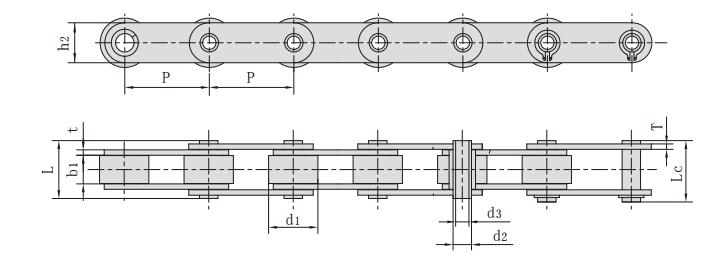

链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
P | d₁ | b₁ | D2/D3 | L | Lc | h₂ | t/T | Q | Qo | q | |
mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | |
C12AHB | 19.05 | 11.91 | 12.7 | 7.0/5.01 | 25.5 | 26.6 | 18.0 | 2.42 | 20.0/4545 | 22.4 | 1.58 |
链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
P | d₁ | b₁ | D2/D3 | L | Lc | h₂ | t/T | Q | Qo | q | |
mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | |
C12AHB | 19.05 | 11.91 | 12.7 | 7.0/5.01 | 25.5 | 26.6 | 18.0 | 2.42 | 20.0/4545 | 22.4 | 1.58 |
