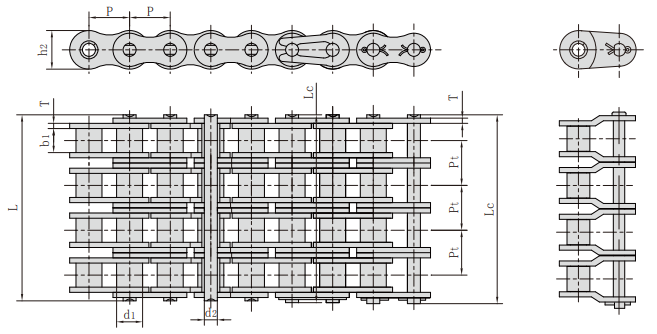

| 链号 | 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 排距 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
| 120-5 | 24A-5 | P | d₁ max | b₁ min | d₂ max | L max | Lc max | h₂ max | T max | Pt | Q min | Qo | q |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | ||
| 38.1 | 22.23 | 25.22 | 11.1 | 232.3 | 236.1 | 35.7 | 4.8 | 45.44 | 635.0/142848 | 698.5 | 29.4 | ||
| 链号 | 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 排距 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
| 120-5 | 24A-5 | P | d₁ max | b₁ min | d₂ max | L max | Lc max | h₂ max | T max | Pt | Q min | Qo | q |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | ||
| 38.1 | 22.23 | 25.22 | 11.1 | 232.3 | 236.1 | 35.7 | 4.8 | 45.44 | 635.0/142848 | 698.5 | 29.4 | ||
