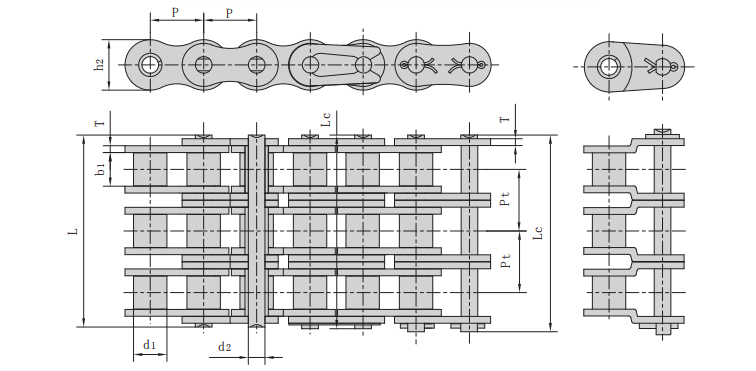

| 链号 | 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 排距 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
| P | d₁ max | b₁ min | d₂ max | L max | Lc max | h₂ max | T max | Pt | Q min | Qo | q | ||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | ||
| 50-3 | 10A-3 | 15.875 | 10.16 | 9.4 | 5.08 | 57.0 | 58.5 | 15.09 | 2.03 | 18.11 | 66.6/15136 | 93.9 | 3.09 |
| 链号 | 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 排距 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
| P | d₁ max | b₁ min | d₂ max | L max | Lc max | h₂ max | T max | Pt | Q min | Qo | q | ||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | ||
| 50-3 | 10A-3 | 15.875 | 10.16 | 9.4 | 5.08 | 57.0 | 58.5 | 15.09 | 2.03 | 18.11 | 66.6/15136 | 93.9 | 3.09 |
