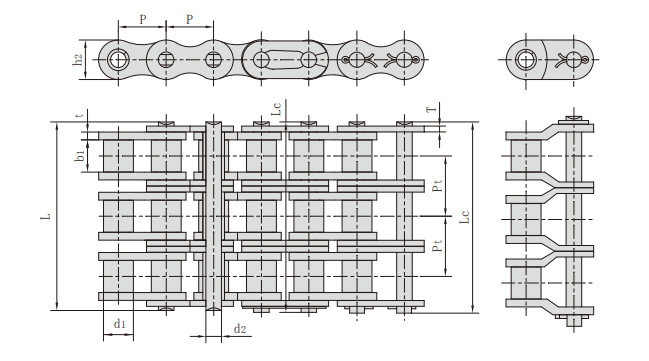

| 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 排距 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
| P | d₁ max | b₁ min | d₂ max | L max | Lc max | h₂ max | T max | Pt | Q min | Qo | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | |
| 05B-3 | 8.0 | 5.0 | 3.0 | 2.31 | 19.5 | 20.2 | 7.1 | 0.8 | 5.64 | 11.1/2523 | 13.8 | 0.48 |
| 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 排距 | 抗拉强度 | 平均抗拉强度 | 每米长重 | |
| P | d₁ max | b₁ min | d₂ max | L max | Lc max | h₂ max | T max | Pt | Q min | Qo | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/Ibf | kN | kg/m | |
| 05B-3 | 8.0 | 5.0 | 3.0 | 2.31 | 19.5 | 20.2 | 7.1 | 0.8 | 5.64 | 11.1/2523 | 13.8 | 0.48 |
